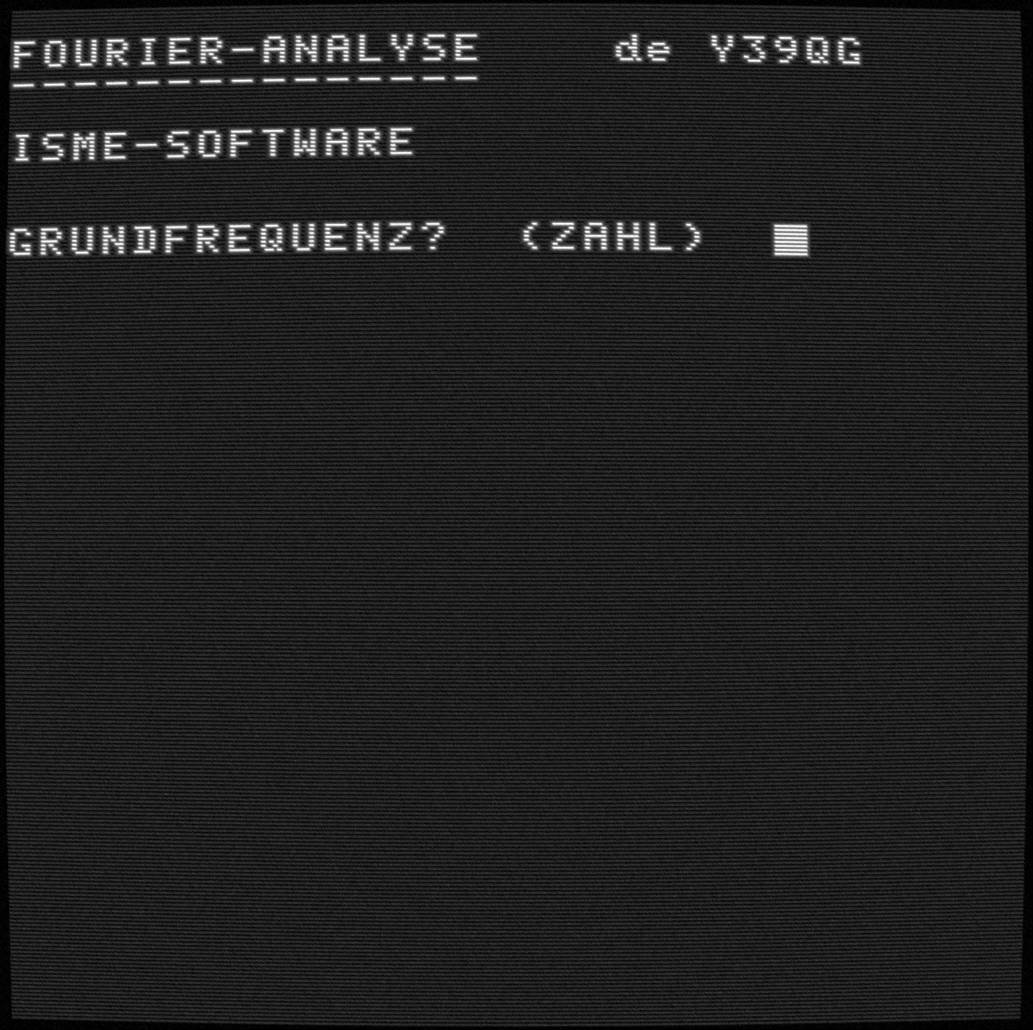

Screenshot 1
2bc0 3ab4 0300 B ... FOURIER
Quelltext ist noch mit dem Programm DEMOGRAF verbunden. Man kann es mit DELETE 10,450 löschen und anschließend das Hauptprogramm mit RUN 10 starten. Beschreibung FOURIER Dieses Programm dient der Untersuchung von oszillografierten Signalen auf ihre harmonischen Frequenzanteile hin. Die Ein-und Ausgaben sind BS-Skalen-orientiert, bis auf das Diagramm, es ist %-ual, der max. analysierte Anteil ist 100%. Die geforderten Eingaben beziehen sich relativ auf den betrachteten Nulldurchgang, ab dann eine ganze Periode Die Startzeile ist 10 . Viel Erfolg ! M.Voigt,Magdeburg
Zeichensatz UTF-8+Z1013()+CTRL()-ohne Umlaute(äöüß)

   10 GOTO 130
   20 POKE 16378,Z:POKE 16379,S:CALL 16224
   30 RETURN
   40 FOR L=0 TO 2*PI STEP .04:S=XA+INT(COS(L)*XE+.5):Z=YA+INT(SIN(L)*XE+.5)
   50 GOSUB 20
   60 NEXT L
   70 RETURN
   80 IF XE=XA THEN XE=XE+.1
   82 TS=XE-XA:T=(YE-YA)/TS:TS=ABS(TS/80)
   83 IF XA>XE THEN TS=-TS
   85 FOR L=XA TO XE STEP TS
   90 Z=INT(T*(L-XA)+YA+.5):S=INT(L+.5)
  100 GOSUB 20
  110 NEXT L
  120 RETURN
  130 CLS
  140 PRINT:PRINT " DEMONSTRATION ZUM HC-BASIC+PSET"
  150 PRINT:PRINT "Dieses BASIC ist das normale":PRINT
  160 PRINT "robotron-HC-BASIC mit den Funk-":PRINT
  170 PRINT "tionstasten S4+":PRINT
  180 PRINT "A-AUTO":PRINT "C-CONTINUE":PRINT "D-DELETE":PRINT "I-INSERT":PRINT "J-CLEARLINE"
  190 PRINT "K-STOP":PRINT "L-LIST":PRINT "N-RENUMBER":PRINT "P-PAUSE"
  200 PRINT "R-RUN":PRINT "V-KURSOR an den Zeilenanfang"
  210 PRINT "W-KURSOR an das Zeilenende":PRINT:PRINT "-alles ohne Parameter."
  220 PRINT:PRINT:PRINT:PRINT TAB(15);:INPUT "<ENTER>";L:CLS
  230 PRINT:PRINT "An dieses BASIC wurden zwei":PRINT:PRINT "Routinen angehaengt,welche"
  235 PRINT
  240 PRINT "im Textpuffer stehen und beim":PRINT:PRINT "ersten Kaltstart aktiviert"
  250 PRINT:PRINT "und dann abgehaengt werden.":PRINT
  255 PRINT "Die NMI-TASTE wird auf BRK pro-":PRINT
  260 PRINT "grammiert und das PSET-Programm":PRINT
  270 PRINT "am oberen RAM-Ende installiert.":PRINT
  280 PRINT "Das UP ist A0H lang woraus sich":PRINT
  290 PRINT "fuer 16k RAM ein MEMORYSIZE von":PRINT
  300 PRINT "16222 ergibt.Benutzt wird":PRINT
  310 PRINT "der 4. Quadrant,also 1,1 ist":PRINT
  320 PRINT "links oben (wie PRINTAT),die":PRINT
  330 PRINT "Aufteilung 63x63 Punkte.":PRINT
  340 PRINT TAB(15);:INPUT "<ENTER>";L:CLS
  350 PRINT:PRINT "Die Zeile wird in 16378 ge-":PRINT
  360 PRINT "pokt,die Spalte in 16379.":PRINT:PRINT "Aufruf dann mit CALL 16224.":PRINT
  370 PRINT "Fuer Erweiterte:Das UP steht":PRINT
  380 PRINT "dann in 3F60-3FFF,das NWT ist":PRINT
  390 PRINT "nicht aenderbar,das HWT ist in":PRINT
  400 PRINT "folgende Zellen einzutragen:":PRINT
  410 PRINT "(vor erstem BASIC-Kaltstart":PRINT:PRINT "nach dem Laden!)":PRINT
  420 PRINT "2B0D,-2B,-34,-76 .":PRINT
  430 PRINT "Die UPs in Basic sind":PRINT:PRINT "PSET (Z,S   Start Z.20)":PRINT
  435 PRINT "LINE  (XA,XE,YA,YE Start Z.40)":PRINT
  440 PRINT "CIRCLE (XA,YA,XE>r Start Z.80)":PRINT
  450 PRINT "Viel Erfolg  M.Voigt,Magdeburg":PRINT
    5 GOTO 460
   10 WINDOW:DIM S(3,38):DIM T(3,38):CLS:PRINT
   20 PRINT "FOURIER-ANALYSE    de Y39QG":PRINT "---------------":PRINT
   30 PRINT "ISME-SOFTWARE":PRINT:PRINT
   40 PRINT AT (7,3);"MOMENT..."
   50 FOR L=0 TO 360 STEP 10:P=L/10:Q=2*PI*L/360
   60 S(1,P)=SIN(Q):T(1,P)=COS(Q):NEXT L
   70 FOR L=0 TO 360 STEP 15:P=INT(L/10):Q=2*PI*L/360
   80 S(2,P)=SIN(Q):T(2,P)=COS(Q):NEXT L
   90 DIM Y(37):DIM P(37):DIM A(20):DIM B(20):DIM C(20)
  100 CALL-2376:INPUT "GRUNDFREQUENZ?  (ZAHL) ";F
  110 CALL-2363:INPUT "GRUNDFREQUENZEINHEIT   ";E$
  120 CALL-2376:INPUT "PERIODENDAUER   in Skt ";ST
  130 INPUT "SEHR GENAU ?  x1,2,3   ";G
  140 IF G=2 THEN W=2 :ELSE W=1
  150 G=G*12:N=G/2
  160 CLS:PRINT:PRINT "EINGABE DER KURVE:"
  170 FOR L=1 TO G
  180 P=ST*L/G+.05:P1=INT(10*(P-INT(P))):P=INT(P)+P1/10
  190 PRINT "Y-Skt BEI"P;:PRINT TAB(16);"Skt";:INPUT Y(L)
  200 A0=A0+Y(L):NEXT L
  210 A0=A0/G:Q=INT(100*(A0-INT(A0))):A0=INT(A0)+Q/100
  220 CLS:PRINT:PRINT "VORSPANNUNG:"A0 "Skt":PRINT
  230 FOR L=1 TO N
  240 FOR P=1 TO G
  250 X=INT((L*P/N-2*INT(L*P/G))*18)
  260 A(L)=A(L)+T(W,X)*Y(P):B(L)=B(L)+S(W,X)*Y(P):NEXT P
  270 C(L)=SQR(A(L)*A(L)/(N*N)+B(L)*B(L)/(N*N)):Q=INT(100*(C(L)-INT(C(L))))
  280 C(L)=(INT(C(L))+Q/100):PRINT L*F;:PRINT TAB(9);E$ " mit";
  290 PRINT TAB(19);C(L);:PRINT TAB(28);"Skt":IF C(L)>H THEN H=C(L)
  300 NEXT L
  310 INPUT L
  320 WINDOW 2,31,0,18:CLS:FOR L=1 TO N
  330 Q=INT(30.5-C(L)*28/H)
  340 FOR P=30 TO Q STEP -1
  350 PRINT AT (P,L);"#":GOTO 360:""
  360 NEXT P
  370 NEXT L
  380 PRINT AT (31,1);"G23456789012345678"
  390 FOR L=(N+1) TO 20
  400 PRINT AT (31,L);" "
  410 NEXT L
  420 PRINT AT (31,20);"HARMONISCHE":CALL-2363
  430 WINDOW 22,24,20,31:INPUT "WEITER ? W";E$
  440 IF E$="W" THEN WINDOW:CLS:RUN 100:ELSE GOTO 450
  450 WINDOW:CLS:END
  460 CLS:PRINT:PRINT "  Beschreibung FOURIER":PRINT
  470 PRINT "Dieses   Programm   dient   der":PRINT
  490 PRINT "Untersuchung  von   oszillogra-":PRINT
  500 PRINT "fierten   Signalen   auf   ihre":PRINT
  510 PRINT "harmonischen    Frequenzanteile":PRINT
  520 PRINT "hin.Die  Ein-und Ausgaben  sind":PRINT
  530 PRINT "BS-Skalen-orientiert , bis  auf":PRINT
  540 PRINT "das  Diagramm , es  ist  %-ual,":PRINT
  550 PRINT "der  max.  analysierte   Anteil":PRINT
  560 PRINT "ist  100% .    Die  geforderten":PRINT
  570 PRINT "Eingaben beziehen  sich relativ":PRINT
  580 PRINT "auf den betrachteten Nulldurch-":PRINT
  590 PRINT "gang,ab dann eine ganze Periode":PRINT
  600 PRINT "Die Startzeile ist 10 .":PRINT
  610 PRINT "Viel Erfolg ! M.Voigt,Magdeburg":PRINT
